在CAM350中，设计规则检查（DRC）是一个非常重要的功能，它可以帮助用户检测设计是否符合制造工艺限制，并提供改进建议，以提高PCB的生产和组装质量。具体的DRC设置通常包括以下几个方面：

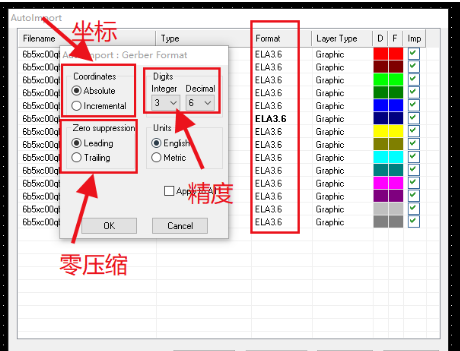

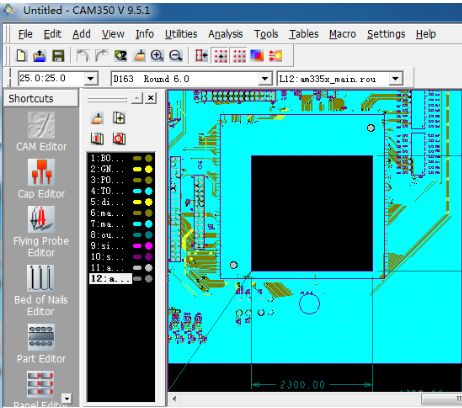

1. **电气层属性设置**：

- 设置电气走线层的层属性，这是进行开短路检查的前提条件。

- 将线路顶层定义为Top，底层定义为Bottom，内层是信号层定义为Internal，内层是花盘层定义为Negplane。

- 阻焊（Masktop/bot）、字符（Silktop/bot）、外形层定义为Board。

2. **线宽和间距检查**：

- 设置最小线宽和最小间距，确保线条和线条之间的距离符合制造要求。

- 检查线条是否过细或过密，避免在制造过程中出现断线或短路现象。

3. **焊盘和孔径检查**：

- 设置焊盘的最小和最大尺寸，确保焊盘大小合适。

- 检查钻孔数据，确保孔径符合设计要求，并且孔与孔之间的距离足够大，避免短路。

4. **铜箔区域检查**：

- 检查铜箔区域的填充情况，确保没有未填实的部分。

- 设置铜箔区域的最小和最大面积，避免铜箔区域过大或过小。

5. **字符和标记检查**：

- 检查字符和标记的大小和位置，确保它们不会与其他元件重叠或干扰。

- 设置字符的高度和宽度，确保字符清晰可见。

6. **层间对齐检查**：

- 检查各层之间的对齐情况，确保层与层之间的图形对齐准确。

- 使用Align功能对齐不同层上的PAD，确保它们在正确的位置。

7. **短路和开路检查**：

- 进行开短路检查，确保没有意外的短路或开路现象。

- 使用Net功能查询当前网络信息，检查连接点位置是否正确。

8. **自定义规则检查**：

- 根据特定的设计要求，设置自定义的检查规则。

- 例如，检查特定形状或大小的元件，确保它们符合设计规范。

通过以上DRC设置，用户可以在设计阶段发现并解决潜在的问题，从而提高PCB的制造质量和生产效率。
